通訊行業電能質量問題整體的解決方案

隨著時間的發展，從上世紀80年代至今，諧波以及諧波的危害已經越來越被大家所熟悉。諧波使電能的生產、傳輸和利用的效率降低，使電氣裝備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會(huì )引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對于電力系統外部，諧波對通信設備和電子設備會(huì )產生嚴重干擾。

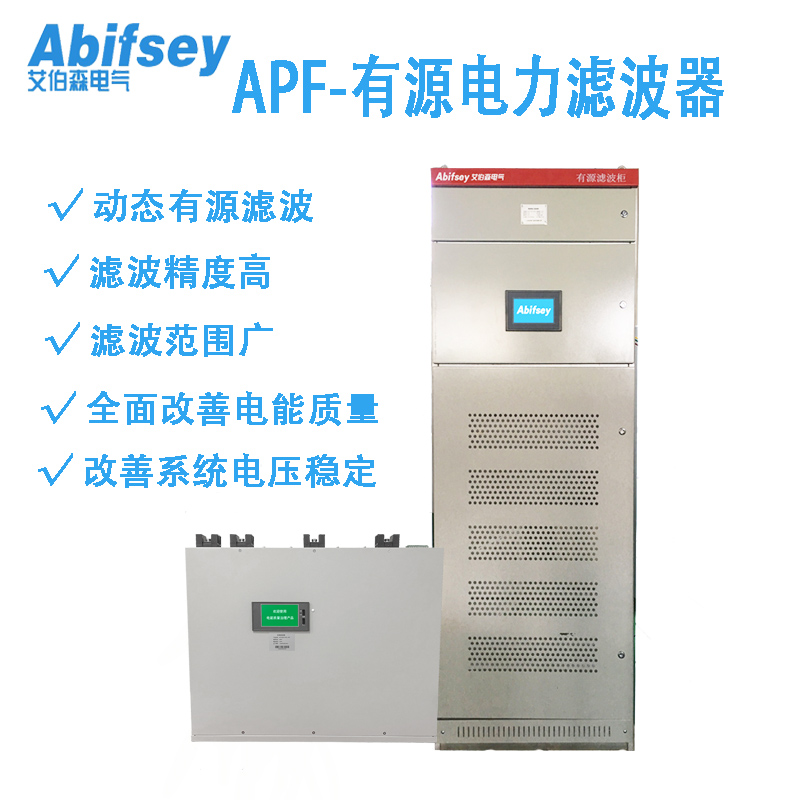

目前，通訊行業主要采用有源電力濾波的方式，與無源濾波器相比，有源電力濾波器具有高度可控性和快速響應性，不僅能補償各次諧波，還可抑制閃變、補償無功，有一機多能的特點，其具體特點如下：

(1).濾波精度高，諧波電流濾除率可達97%以上;

(2).濾波范圍廣，濾波次數：2--65次諧波及間諧波;

(3).對負載的波動響應快，響應時間為1us;

(4).動態注入電流以抑制諧波和補償功率因數;

(5).不會(huì )與系統發生諧振;

(6).可多臺組合擴展容量;

(7).抑制系統過電壓，改善系統電壓穩定性

(8).阻尼電力系統功率振蕩;

(9).系統的自我保護和穩定性極強。

2.2 使用有源濾波需要注意的問題

中國的低壓配電系統，不論是不同行業或者是相同行業，各有各的特點，通訊行業采用的UPS及開關電源廠家不同，雖然都產生5次、7次、11次或者13次諧波(6脈整流)，或者產生21次、23次(12脈整流)高次諧波，但是系統的諧波特性有很大的區別，如果不針對特定的負載采取特殊的手段，使用有源濾波器時，負載側諧波電流會(huì )被放大，有可能對UPS開關電源造成影響，嚴重時會(huì )燒毀UPS。

結論：從實際測試數據來看，負載側畸變率從補償前25.9%升至37.1%，最終的補償后電流畸變率降至3.7%。不論是實際測試還是仿真，波形畸變都會(huì )加劇，有源濾波器可能會(huì )放大負載側諧波含量，所以我們建議客戶在使用APF之前進行專業的電能質量測試，或者將負載的相關參數提供給有經驗的有源電力濾波器制造廠家。采取一些特殊的手段，更進一步保障負載設備的用電安全和可靠性，保證最佳的補償效果。

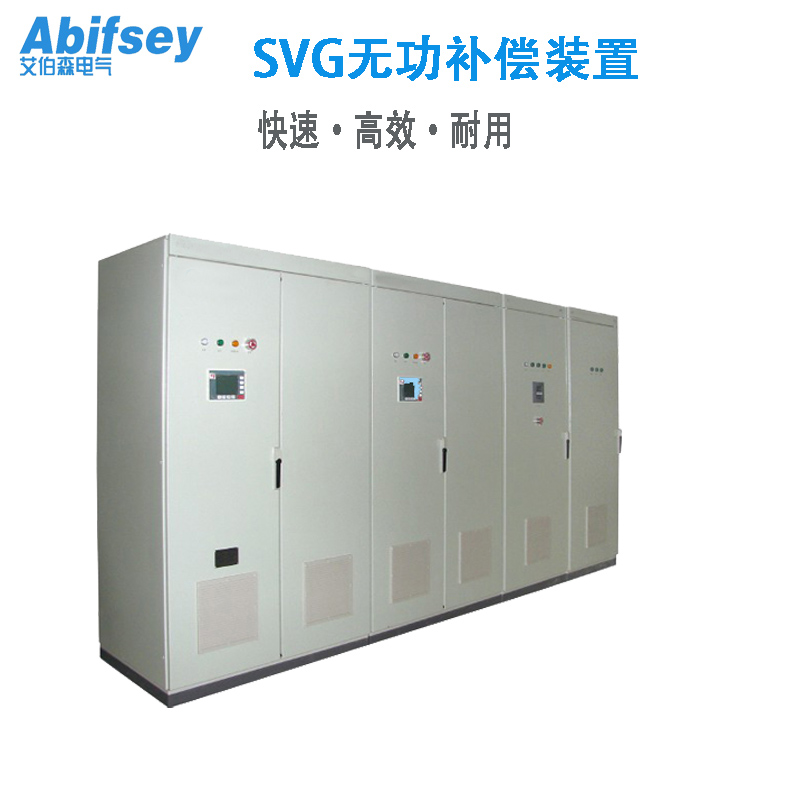

2.3 使用SVG提高功率因數

SVG最為現在最先進的無功補償裝置，是電力電子高速發展的產物，具有無源設備無法比擬的優越性，使用SVG可以完全不受諧波影響，可以保證功率因數在0.99左右，補償效果遠遠優于無源設備。

于普通無源設備(包括SVC，FC等)相比，有源無功補償設備(SVG)的優勢在于：

(1)SVG不會(huì )過補也不會(huì )欠補，保證供電系統的用電安全;

(2)SVG的實際補償容量和設備容量一致，占地面積不到同容量無源設備的一半;

(3)SVG不會(huì )和系統發生諧振，保證供電系統的用電安全;

(4)SVG正常后期維護費用為零，而無源設備的電容有壽命約束，到一定時間需要更換所有電容，其后期維護費用大;

(5)SVG響應速度更快，全響應時間不到10ms;

(6)SVG本身諧波含量極低。

(7)SVG使用效率高，補償效果優于無源設備;

(8)SVG本身?yè)p耗極小，遠優于無源設備。

無源設備存在著后期維護費用，分級投切容易過補或者欠補，容易和系統發生諧振，將諧波放大，影響配電系統的供電安全，而SVG可以很好解決這些問題。

SVG設備保證功率因數可以達到0.99(在設備容量夠的情況下)，保證平均功率因數可以達到0.97以
