電能質量諧波治理整體解決方案

隨著我國國民經濟的發展, 電網中的非線性、不對稱及沖擊性負荷增多，將產生以下不利影響：

1.非線性負荷產生的無功及諧波電流大量向電力系統滲透, 長期得不到治理, 增加了系統的損耗。

2.快速沖擊負荷 (如軋鋼機、焊機、大型沖床等 ) 從電網吸收無功，同時產生電壓波動和閃變，降低電動機的有效出力，使產品成品率降低，縮短設備使用壽命。

3.不對稱負荷加劇了電網的不平衡度。

● 針對于上述情況，山東艾伯森電氣設備有限公司推出AB-智能型綜合濾波補償裝置，該產品將先進的電力電子技術與傳統濾波補償方式有機的結合，具有如下功能：

諧波治理功能： ·2-51次寬范圍濾波，濾除率≥95%; ·中性線消諧;

平衡三相電流： ·精確調整系統三相電流; ·降低中性線運行電流;

無功補償： ·雙向無功輸出; ·精準無功補償; ·目標功率因數設置; ·電容器狀態監測;

其他功能： ·節能工作模式; ·定時開關機; ·故障自恢復; ·超溫降容功能;

● HB-SVG智能型綜合濾波補償裝置，具有如下技術優勢：

1.統一控制：

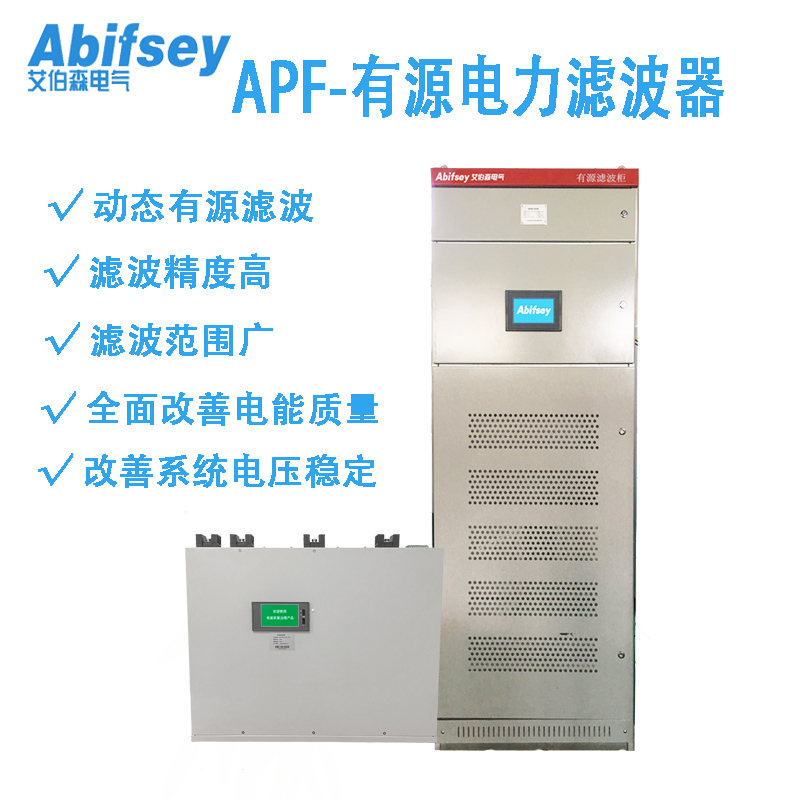

有源濾波單元直接控制傳統濾波補償單元投切，避免兩者之間發生容量對沖。

2.組合方式多樣：

針對于不同工況，有源濾波器可與共補電容器、分補電容器(L-N，L-L)及智能電容器相結合。

3.性?xún)r(jià)比高：

該產品充分利用傳統濾波補償產品的經濟性及電力電子產品的先進性，傳統濾波補償單元針對于基礎無功進行粗調同時吸收部分諧波，有源濾波單元針對于快速變化的無功需求及諧波電流進行精細補償，同時可利用有源濾波單元無功雙向調節功能，對無功倒送情況進行有效治理，彌補傳統濾波補償裝置的先天不足。

4.自身?yè)p耗低：

相對于純電力電子解決方案，HK-ASVG產品將大部分容量用傳統濾波補償產品替代，因傳統產品自身?yè)p耗遠低于IGBT開關損耗，有源濾波容量占比小，裝置整機損耗低。

5.可靠性高：

HK-ASVG產品具有先進的容錯運行功能，即當某一有源濾波單元或傳統濾波補償單元故障退出時，控制系統自動將故障單元屏蔽，保證其他正常單元的正常運行;同時，當有源濾波單元因暫態故障而停機時，傳統濾波補償單元仍能獨立運行。

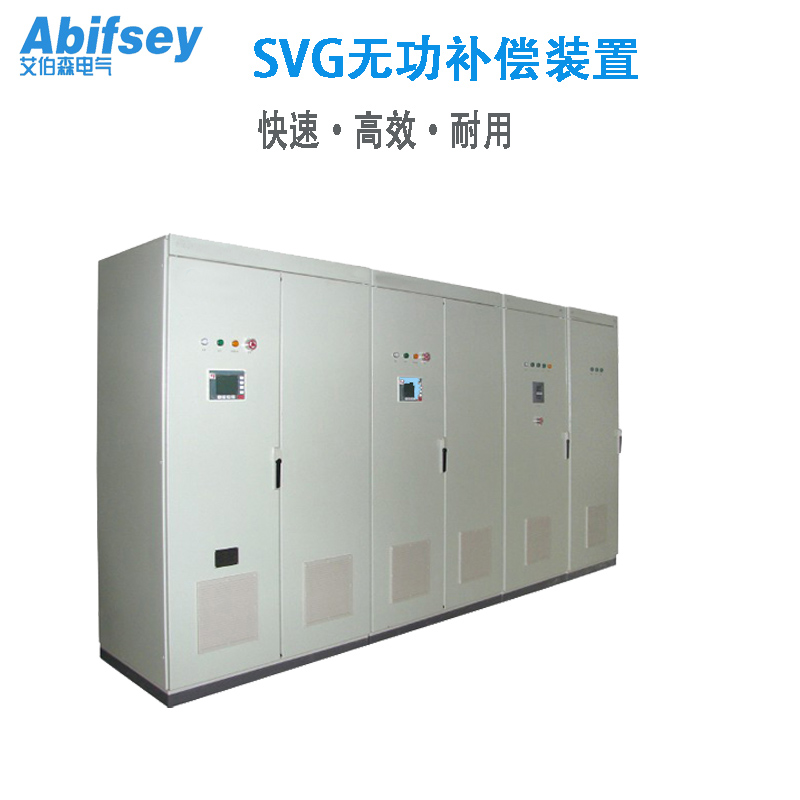

● AB-SVG智能型綜合濾波補償裝置，具有多種產品組合方式：

1.有源濾波+共補電容器

該方案適用于工業類負載，功率因數低、諧波污染嚴重、三相電流基本平衡，傳統濾波補償單元對系統的基礎無功進行補償，同時吸收少量的諧波電流;有源濾波單元針對系統的諧波電流進行治理，有源濾波富余容量可對快速變化的無功功率進行線性補償，提供系統功率因數。

2.有源濾波+分補電容器

該方案針對于居民用電負載，三相電流不平衡、無功需求量較小甚至出現無功倒送情況的工況，可利用分補電容器對基礎的有功和無功不平衡進行補償，實現三相電流大致平衡及提高系統功率因數;利用有源濾波單元濾除單相非線性負荷產生諧波電流，同時，通過無功精細補償實現無功就地平衡并對無功倒送進行治理，最后，通過三相電流精確調整實現三相電流完全平衡，綜合解決配變電能質量問題，保障居民用電安全。
