產品概述

隨著計算機技術、通信技術和控制技術的不斷發展，如計算機、通訊系統、網絡(luò )控制設備、各種數字辦公設備、燈光調控系統、消防系統、監控系統、變頻空調等，造成了惡劣的諧波環境，對保證電力系統和設備的安全正常運行造成了極大的威脅。

電子計算機、微處理器以及其它電子儀器設備普遍存在著絕緣強度低、對諧波環境要求高、過電壓耐受能力差的弱點。高次諧波污染往往使得這些高靈敏的電子系統在運行時，經常出現程序運行錯誤、數據錯誤、時間錯誤、死機、無故重新啟動，甚至造成用電設備的永久性損壞，給人們的工作和日常生活造成了巨大損失。

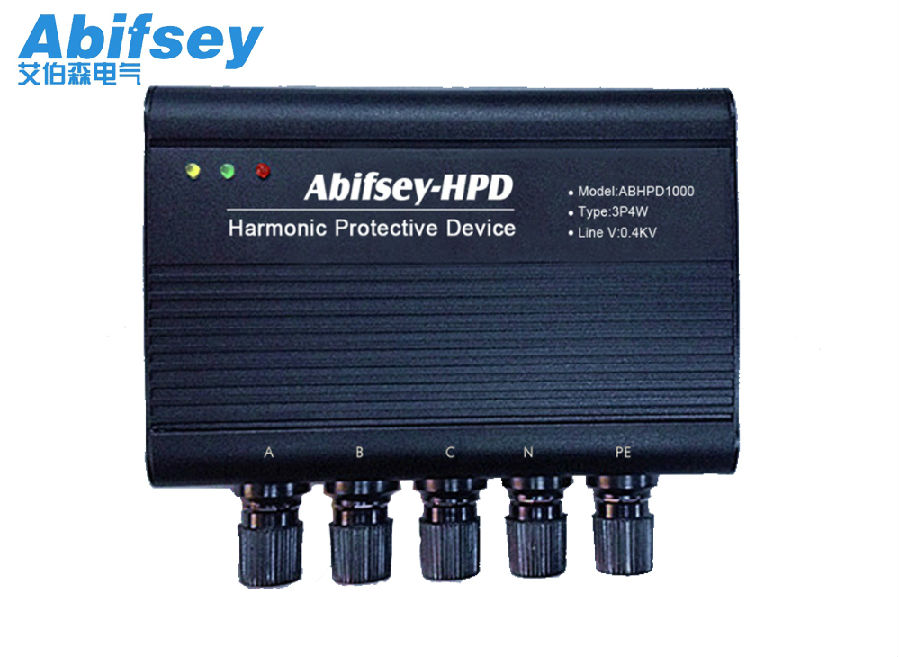

艾伯森電氣獨立開發了最新技術的ABHPD1000型諧波保護器，矯正因諧波影響而產生畸變的電壓波形；對噪聲進行消化吸收，使電網電源波形變得光滑清潔，既提高了電網質量，又保證了用電設備的正常運行。

產品作用

諧波保護器本身幾乎不耗電，而且采用諧波保護減少了用電設備的故障率和機器誤操作，全面克服了由于諧波污染引起的設備誤動作。具有正弦波跟蹤能力和限壓限幅功能，消解部分內部浪涌，抑制高次諧波，降低能耗，潔凈用電環境，提高用電設備壽命與安全。

應用場合

移動通信基站的交流電源進線
精密加工設備
制藥及食品灌裝生產線
計算機中心
學校及研究所實驗室

計算機電子設備、PLC、電機、電器等

大型商務綜合體場所不間斷電源裝置(UPS)、應急電源EPS、雙電源等備用電源

技術參數

項  目	參  數
額定電壓	110V~690V±20%
最大脈沖電流值	18000A
鉗位電壓值	對于2500V的畸變電壓，可限制1000V以下
抗浪涌電流	對于2500V的畸變電壓，畸變電流不超過1200A
電路連接方式	三相星型，三相三角形
絕緣電阻	>100M?
耐壓	導電部分與外殼間承受2000VAC，時間0.1秒，無擊穿和閃爍現象
接觸點容量	120A
濾波性能
保護頻率	1KHZ~30MHZ
泄露電流	1.428mA
外部環境
海拔高度	≤6000米
溫度范圍	-40℃~75℃
存貯溫度	-45℃~90℃
相對溫度	<85%
大氣壓力	52~108Kpa
工作環境	無爆炸、無腐蝕性氣體、無導電塵埃、無震蕩、無沖擊源、海拔6000米以下
安裝
外形尺寸	145mm*120mm*70mm（長*寬*高）
安裝方式	導軌安裝
電磁兼容性測試
震蕩波抗擾度	IEC60225-22-1
靜電放電抗擾度	IEC60225-22-2
射頻電磁輻射抗擾度	IEC60225-22-3
快速畸變脈沖群抗擾度	IEC60225-22-4
電源
功耗	小于0.5W
發熱	小于25℃（外部環境20℃）
外部接口
端子	耐高溫1000℃
外殼	航空鋁材
標準監控	每相均有狀態指示燈
防護等級	IP40
使用壽命	>15年
維護方式	免維護

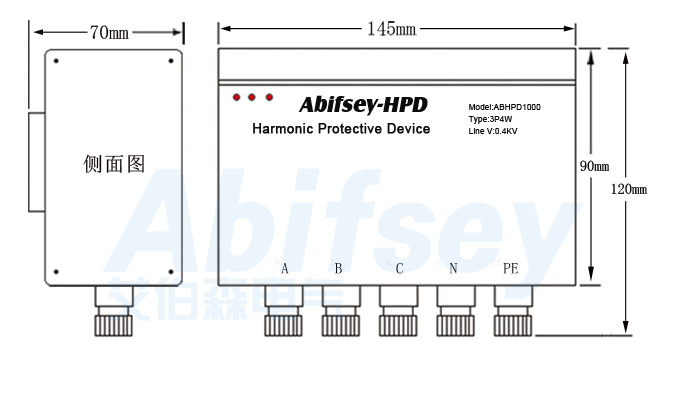

產品尺寸
