Abifsey有源電力濾波器
日期:2021-12-27 / 人氣:3458 / 來源:艾伯森電氣
產品概述
Abifsey有源濾波器采用當前先進的模擬邏輯方式消除電網諧波,實時檢測電網中由非線性負載產生的電流波形,動態生成反向諧波電流,用以補償負載諧波電流。具有響應速度快、濾波范圍廣、濾波效率高、不受系統參數影響以及體積小等優點,達到改善用電質量,降低電網損耗、提高供電利用效率和帶載能力的目的,是理想的有源濾波產品。主電路為IGBT功率變換器,采用基于瞬時無功功率理論的檢測技術,自動跟蹤電網諧波的變化,具有高度可控性與快速響應性??朔藗鹘y無源濾波器的濾波效果差、容易發生諧振、只能濾除固定次諧波等缺點,對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。
技術優勢
1、模塊化、積木擴展式并聯結構,方便擴容
Abifsey有源濾波器為積木擴展式并聯結構;主電路中的每個電氣元件都小型化和標準化,整個拓撲封裝在一個的模塊內。APF模塊與APF柜體采用動靜插件連接,用戶擴容時把APF模塊推進APF柜體內,插上光纖即可。
2、維護便捷,支持在線維護
Abifsey有源濾波器采用模塊化設計,任何一個電氣元件損壞只會(huì )影響當前模塊運行,APF柜體內其他模塊正常運行,不會(huì )導致整個APF癱瘓。維護時只需把故障APF模塊從柜體中抽出,更換上新的APF模塊即可。
3、可靠性高,溫度均勻
Abifsey有源濾波器把發熱元件如:逆變單元中的IGBT、LCL濾波器中的濾波電感和阻尼電阻都微型化,功率減小。而且發熱元件平均分配到每個濾波模塊中,熱量均勻。電氣元件不易發生因為溫度過高而失效。
4、純FPGA搭建控制系統
Abifsey有源濾波器控制系統采用美國Xilinx公司的軍工級FPGA芯片,芯片內部集成84個硬件DSP單元,運算能力遠遠大于單個DSP,燒錄程序后整個FPGA芯片相當于一個硬件電路,無需調用程序,不會(huì )出現程序跑飛的情況。此外FPGA抗干擾能力遠遠高于傳統的DSP。
5、控制器與APF模塊之間采用光纖傳輸數據
Abifsey有源濾波器控制器與功率單元之間采用光纖連接,整個數據傳輸都為光信號,不會(huì )受到電磁干擾。在信號衰減方面,光纖傳輸衰減遠遠小于傳統排線傳輸。
6、噪音低,滿載運行時噪音低于65db
Abifsey有源濾波器采用軟磁材料,鐵硅電感流過電流時幾乎沒有聲音,APF在滿載時,噪音低于65db。
7、獨有的并機方式與優越的均流效果
Abifsey有源濾波器并機,只有一個FPGA控制器,不存在每個APF模塊內部的電壓采樣電阻、微電流互感器、電流采樣電阻的精度偏差,APF模塊之間能很好的均流,不存在環流。
8、在任何負載情況下,補償后的系統電流THDi<3%
Abifsey有源濾波器的濾波能力,在任何負載情況下,補償后的系統電流THDi<3%;電感上的開關頻率為21.6KHz,補償諧波次數為2-50次
9、開環控制與閉環控制相結合的控制方式
Abifsey有源濾波器結合開環和閉環控制的優點;系統電流采樣經過FFT運算分解后,采用開環控制與閉環控制相結合的方法,補償無功APF采取開環控制,響應速度快;補償諧波APF采用閉環控制,補償精度高。
10、良好的限幅能力
Abifsey有源濾波器單次諧波都可限幅,可與無源濾波器治理同次諧波
11、三電平主電流拓撲
在相同的直流母線電壓下,HDAPF有源濾波器產生的沖擊電壓(dv/dt)為第一代APF的一半,第二代APF降低了每個IGBT的開關應力和開關損耗,IGBT更可靠。
技術特點
濾波范圍廣,2-65次全范圍有效;
全補償或指定次補償20種不同諧波;
響應速度快,全補償響應時間小于300us,指定次補償響應時間小于40ms;
多功能性,同時治理多種電能質量問題,諧波、無功補償功能可自由設備;
具備中性線濾波能力(限
允許互感器安裝在電源側或負載側,用戶可根據現場情況自由選擇;
支持系統自動限流運行功能,待補償電流超出補償容量后系統自動進入限流工作模式;
自動跟蹤補償電網中變化的諧波電流,補償性能不受系統阻抗影響;
完善的模塊并聯技術,支持多臺并聯運行;
完善的開機自診斷技術,使系統盡在掌握之中;
強電主回路與弱電控制系統之間采用光電隔離,安全可靠;
軍工級別的通訊誤碼偵別技術,確保系統通訊的可靠性及安全性。
技術參數
Abifsey2000 | 三線 | 四線 |
額定補償電流 | 100A-400A | 50A-400A |
輸入 |
|
|
工作電壓(V) | 400V(-20% ~ +15%),690(-20% ~ +15%) | 400V(-20% ~ +15%) |
工作頻率(Hz) | 50Hz/60Hz | 50Hz/60Hz |
性能指標 |
|
|
濾波能力 | THDI<3% | THDI<3% |
濾波范圍 | 2-65次諧波,消除全部指定次諧波 | 2-65次諧波,消除全部指定次諧波 |
單次諧波補償率調整 | 可對每次諧波的補償電流限值 | 可對每次諧波的補償電流限值 |
瞬時響應時間 | <100us | <100us |
全響應時間 | <10ms | <10ms |
有功功率損耗 | <3%(額定) | <3%(額定) |
校正三相不平衡 | 有 | 有 |
無功補償功能 | 有,可設定功率因數 | 有,可設定功率因數 |
過載保護 | 自動限流在100%額定輸出 | 自動限流在100%額定輸出 |
開關頻率 | 20KHz | 20KHz |
顯示與操作 |
|
|
顯示界面 | 7英寸中文彩色觸摸屏 | 7英寸中文彩色觸摸屏 |
顯示狀態 | 電流、電壓、功率和諧波畸變率等 電網參數 | 電流、電壓、功率和諧波畸變率等 電網參數 |
通訊 | Modbus,RS485,TCP/IP以太網 | Modbus,RS485,TCP/IP以太網 |
輸入及輸出干節點 | 5個輸出結點,4個輸入結點 (用戶可自定義) | 5個輸出結點,4個輸入結點 (用戶可自定義) |
產品配置 |
|
|
單機運行 | 可以 | 可以 |
關機運行 | 可多臺聯機 | 可多臺聯機 |
環境條件 |
|
|
環境溫度 | -10℃ ~ 40℃ | -10℃ ~ 40℃ |
儲存環境 | -40℃ ~ 65℃ | -40℃ ~ 65℃ |
相對濕度 | 最大95%,無凝露 | 最大95%,無凝露 |
海拔高度 | 2000米以下 | 2000米以下 |
選型方案
額定電壓 | t400V(-20%~+15%) | ||||||||
單柜額定電流 | 50A | 75A | 100A | 125A | 150A | 200A | 250A | 300A | 350A |
并機數量 | 更高容量可以并聯使用;最多可并聯12個模塊,輸出容量3600A,且只使用一個控制器 | ||||||||
接線方式 | t三相三線;t三線四線 | ||||||||
尺寸mm (W*D*H) | 800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 | 800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 | 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 |
應用場合
可廣泛應用于工業、商業和機關團體的配電網中,如:水處理設備、電力系統、電解電鍍企業、石化企業、煤礦企業、電氣化鐵路、高層建筑、UPS/發電機組、精密電子企業、機場/港口備電電源、醫療成像系統等。
承德醫學院附屬醫院 | 長春德惠市中醫院 | 上海地鐵建川段 |
武漢港 | 廈門港 | 天津糧食綜合加工項目 |

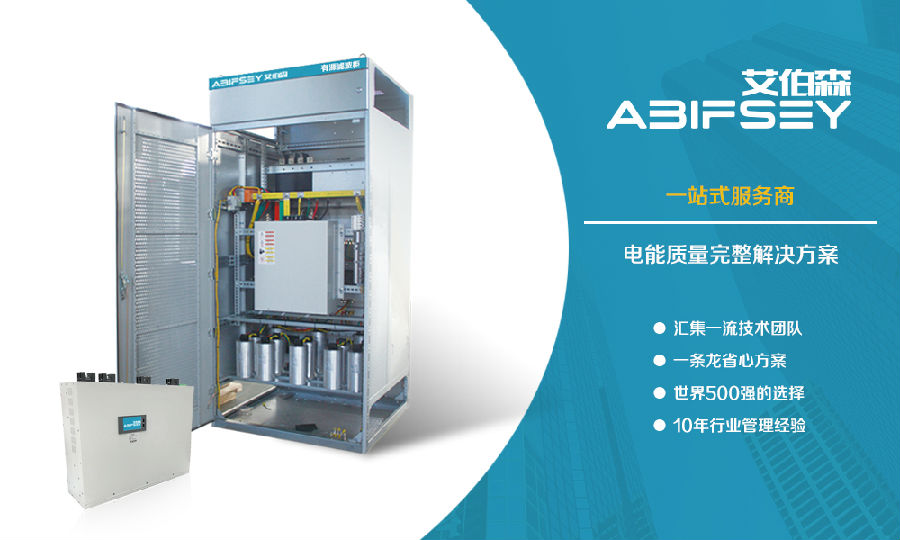

產品圖片
