1、產品介紹：

艾伯森電氣10年專業末端電能綜合治理，對于末端零線電流過大超標、末端低電壓、三相不平衡、諧波電流過大、采用先進的末端電能綜合治理采用的是電源模塊進行無功補償，補償后的功率因數一般在0.98以上，這是目前國際上最先進的電力技術。末端電能綜合治理全時響應小于10ms補償?？焖俜盅a補償方式和精確細化補償。

2、產品特點：

（1）補償效果：

ABSVG1000系列可以進行無級補償，完全實現了精確補償，并且不會(huì )發生系統無功的過補償或者欠補償。

（2）產品功能：

可以進行不平衡補償、無功補償和諧波濾除；且三種工作模式可以任意組合，工作模式可通過優先級設置實現容量自動分配。

（3）、濾波能力：

ABSVG1000系列不產生諧波更不會(huì )放大諧波、不受諧波干預補償，并且可以濾除2-13次的諧波;

（4）ABSVG1000系列與電容補償一體控制：

ABSVG1000系列可以直接控制電容器的投切。實現電容器粗調、ABSVG1000系列精細調節的模式；實現經濟補償組合方式。

2、技術參數：

類別	項目		指標
名稱	產品名稱		ABIFSEY-ABSVG1000系列
規格	電壓等級		380V			690V
	模塊規格		30k	50k	100k	100k
	模塊尺寸 （W*H*D） （注1）	480*130*440	?
		480*200*530		?
		680*200*530		?	?
		680*200*580				?
輸入	工作電壓		380V（-20%+20%）、690V（-20%～+20%）
	工作頻率		50Hz（-10% ~ +10%）
	電流互感器		100:5 ~ 10000:5
功能	補償諧波		2-13次
	諧波濾除率		＞90%
	補償無功		-1~+1可調
	補償三相不平衡		100%不平衡完全補償
通訊 協議	通訊方式		485、Modbus協議
	通訊接口		RS485
	上位機軟件		有，所有參數可通過上位機設置
	故障報警		有，最多可記錄500條報警信息
	監控		支持各模塊獨立監控/整機集中監控
技術 指標	全響應時間		≤20ms
	有功損耗		≤2.5%
	散熱方式		智能風冷
	噪聲		≤60dB
	等效開關頻率		80kHz
	保護功能		過壓、欠壓、過熱、過流、短路等二十余種保護
	CT安裝位置		負載側/電網側 可選
	可并聯電容路數		不限
機械 特性	單機尺寸		柜體：最小600*800*2200   /   壁掛式與機架式尺寸相同
	重量		25kg（50kvar）   50kg（100kvar）
環境 要求	工作溫度		-10℃~+50℃
	海拔		<5000米
	相對濕度		<95%，無凝露
	防護等級		IP20（更高防護等級可定制）

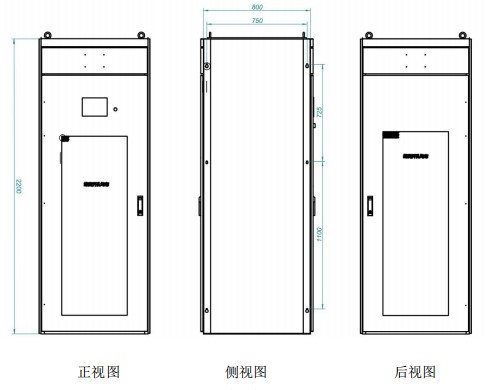

4、建議柜體尺寸規格

標準柜體尺寸 mm(寬*深*高)為 800*800*2200mm，亦可以定制機柜尺寸，

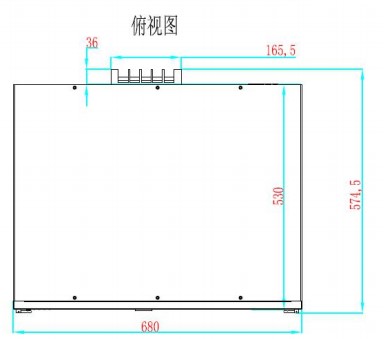

5、模塊外形尺寸圖：
