產品概述

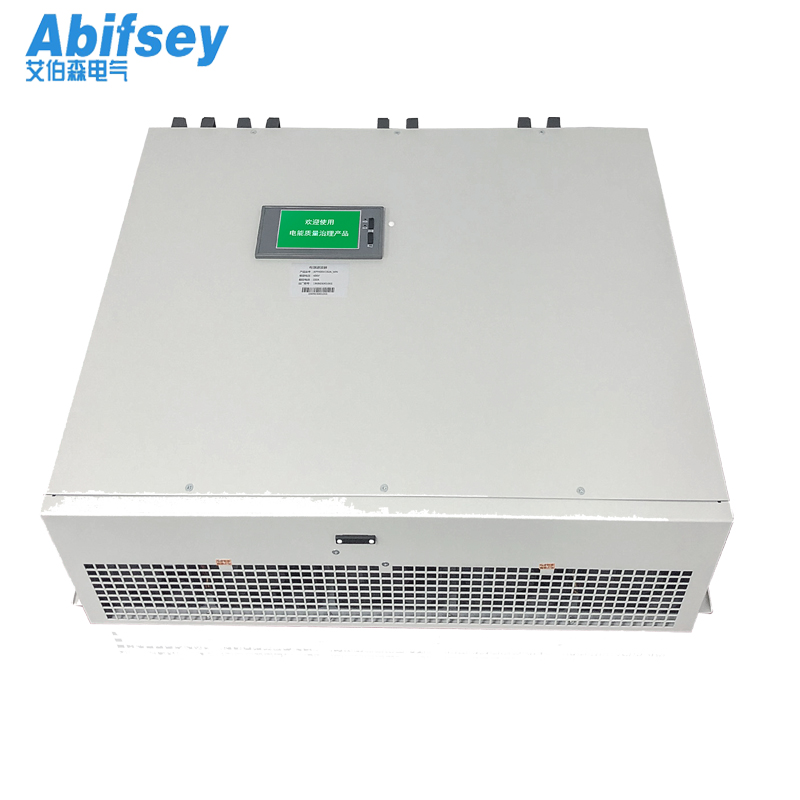

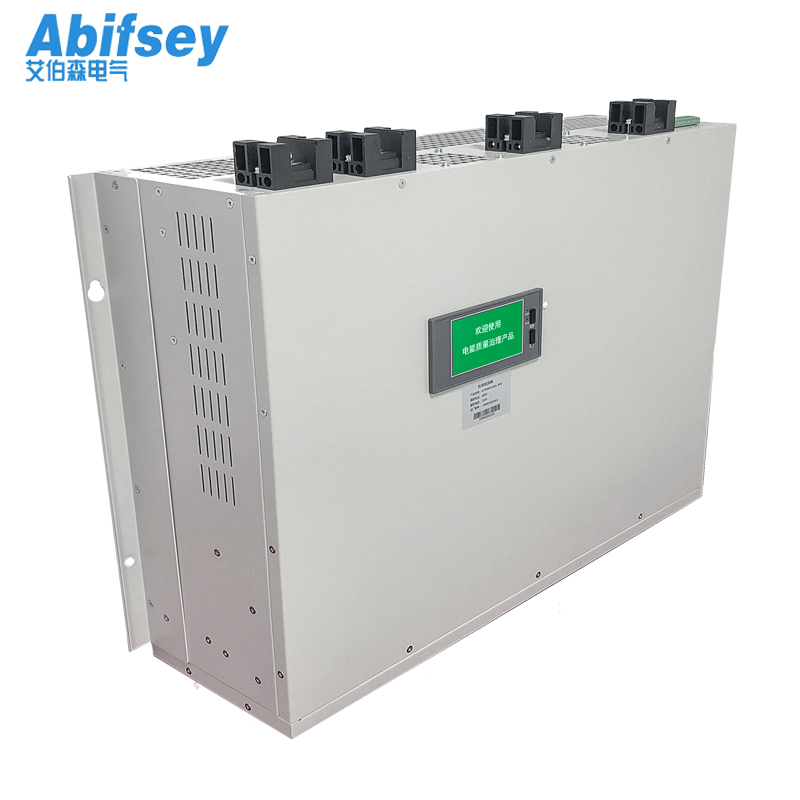

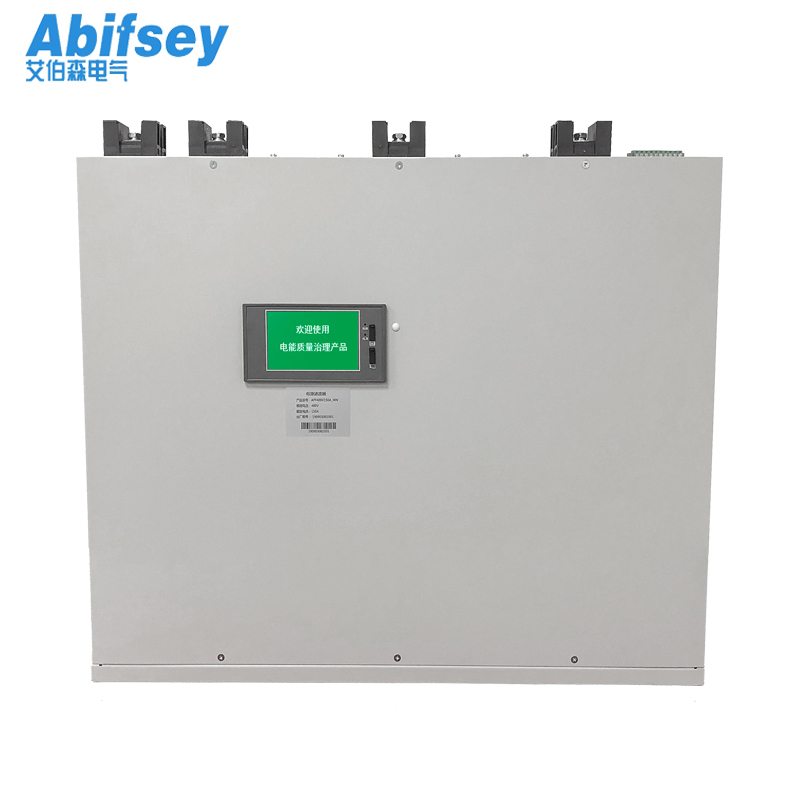

壁掛式ABQF有源電力濾波器，主電路為IGBT功率變換器，采用基于瞬時無功功率理論的檢測技術，自動跟蹤檢測電網諧波變化，從而實時分離消除諧波，具有高度可控性和快速響應性。

??性能優勢
??1、裝置效率高：滿載熱損耗≤3%；
2、補償效果佳：?jiǎn)未沃C波治理效率≥90%；
3、功能強：對每次諧波幅值進行單獨設定，同時具有無功和不平衡補償功能；
4、可靠系數高：具備過流、過壓等軟硬件保護，故障做到軟切除；
5、結構精巧：壁掛結構、節省空間、支持壁掛式安裝及第三方柜體嵌入。??

??6.ABQF壁掛式有源濾波器采用7英寸全彩色液晶觸摸屏，用戶體驗度高，也可通過數據線或網線與計算機進行通訊，在計算機終端安裝后臺監控軟件，即可實現對有源濾波器的遠程操作和控制。

??

????適用場合

abifsey系列有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同，abifsey系列型有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。

■通信行業

為了滿足大規模數據中心機房的運行需要，通信配電系統中的UPS使用容量在大幅上升。據調查，通信低壓配電系統主要的諧波源設備為UPS、開關電源、變頻空調等。其產生的諧波含量都較高，且這些諧波源設備的位移功率因數極高。通過使用有源濾波器可以提高通信系統及配電系統的穩定性，延長通信設備及電力設備的使用壽命，并且使配電系統更符合諧波環境的設計規范。

■半導體行業

大多數半導體行業的3次諧波非常嚴重，主要是由于企業中使用了大量的單相整流設備。3次諧波屬于零序諧波，具備在中性線匯集的特點，導致中性線壓力過大，甚至出現打火現象，存在著極大的生產安全隱患。諧波還會(huì )造成斷路器跳閘，耽誤生產時間。3次諧波在變壓器內形成環流，加速了變壓器的老化。嚴重的諧波污染必然對配電系統中的設備使用效率和壽命造成影響。

■石化行業

由于生產的需要，石化行業中存在著大量泵類負載，并且不少泵類負載都配有變頻器。變頻器的大量應用使石化行業配電系統中的諧波含量大大增加。目前絕大部分變頻器整流環節都是應用6脈沖將交流轉化為直流，因此產生的諧波以5次、7次、11次為主。其主要危害表現為對電力設備的危害及在計量方面的偏差。使用有源濾波器可以很好地解決這方面的問題。

■化纖行業

為大幅提高熔化率、提高玻璃的熔化質量，以及延長爐齡、節省能源，在化纖行業常用到電助熔加熱設備，借助電極把電直接送入燃料加熱的玻璃池窯中。這些設備會(huì )產生大量的諧波，且三相諧波的頻譜和幅值差別比較大。

■鋼鐵/中頻加熱行業

鋼鐵業中常用到的中頻爐、軋機、電弧爐等設備都會(huì )對電網的電能質量產生重大的影響，使電容補償柜過載保護動作頻繁、變壓器和供電線路發熱嚴重、熔斷器頻繁熔斷等，甚至引起電壓跌落、閃變。

■汽車制造業

焊機是汽車制造業中不可少的設備，由于焊機具有隨機性、快速性及沖擊性的特點，使大量使用焊機造成嚴重的電能質量問題，造成焊接質量不穩、自動化程度高的機器人由于電壓不穩而不能工作，無功補償系統無法正常使用等情況。

■直流電機諧波治理

大型直流電機場所都需要先通過整流設備將交流電轉換為直流電，由于此類工程的負載容量都較大，因此在交流側存在嚴重的諧波污染，造成電壓畸變，嚴重時會(huì )引起事故。

■自動化生產線和精密設備的使用

在自動化生產線和精密設備場合，諧波會(huì )影響到其正常使用，使智能控制系統、PLC系統等出現故障。

■醫院系統

醫院對供電的連續性和可靠性有非常嚴格的要求，0類場所自動恢復供電時間T≤15S，1類場所自動恢復供電時間0.5S≤T≤15S， 2類場所自動恢復供電時間T≤0.5S，電壓總諧波畸變率THDu≤3%，X光機、CT機、核磁共振都是諧波含量極高的負載。

■劇場/體育館

可控硅調光系統、大型LED設備等都是諧波源，在運行過程中會(huì )產生大量的三次諧波，不但造成配電系統的電力設備效率低下，而且還會(huì )造成燈光頻閃，對通信、有線電視等微弱電回路產生雜音，甚至產生故障。

??技術參數 ??

????????? ABQF壁掛式? ?????????	三相四線
?? 額定補償電流 ??	30A-150A
輸 入
工作電壓（V）	400V/690V（-20% ~ +15%）
工作頻率（Hz）	50±2.5Hz
性能指標
濾波能力	THDI<3%，THDU<3%
濾波范圍	2-65次諧波，消除全部指定次諧波
單次諧波補償率調整	可對每次諧波的補償電流限值
瞬時響應時間	<100us
全響應時間	<10ms
有功功率損耗	<3%（額定）
校正三相不平衡	有
無功補償功能	有，可設定功率因數
過載保護	??自動限流在100%額定輸出??
開關頻率	20KHz
顯示與操作
顯示界面	7英寸中文彩色觸摸屏
顯示狀態	電流、電壓、功率和諧波畸變率等 電網參數
通訊	Modbus協議，RS485，RS232，TCP/IP以太網
輸入及輸出干節點	5個輸出結點，4個輸入結點 （用戶可自定義）
產品配置
單機運行	可以
并聯運行	可12臺并聯運行
環境條件
環境溫度	-10℃ ~ 40℃
儲存環境	-40℃ ~ 65℃
相對濕度	最大95%，無凝露
海拔高度	2000米以下

??????????????
