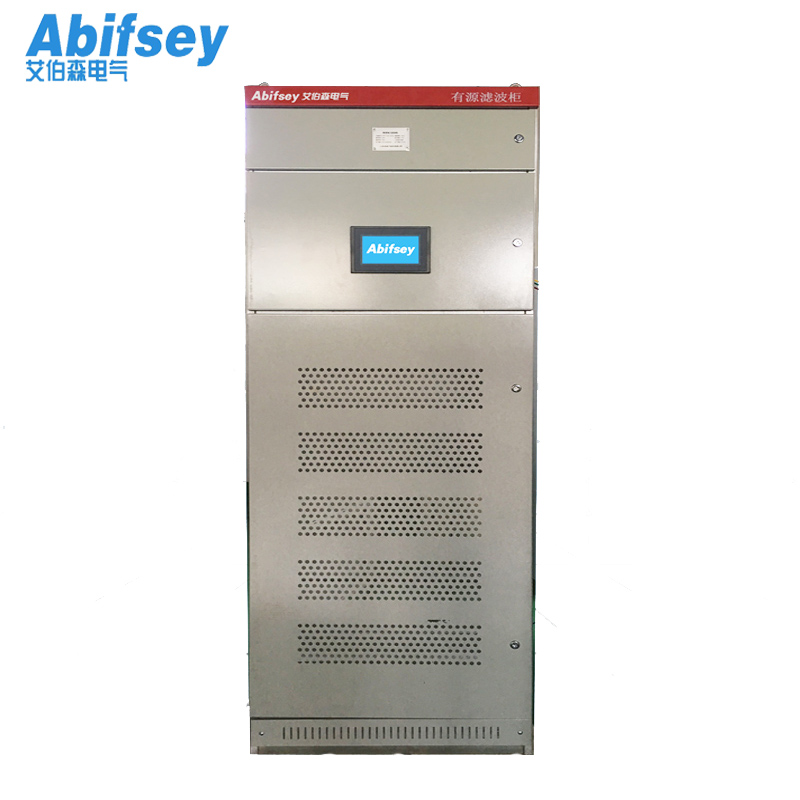

產品概述

Abifsey系列??有源電力濾波器是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠對大小和頻率都變化的諧波abifsey系列有源電力濾波器克服了傳??統無源濾波器的濾波效果差、容易發生諧振、只能補償固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。

??

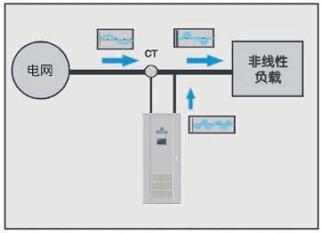

??工作原理

Abifsey系列有源??電力濾波器通過外部互感器CT實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

??

應用場合

Abifsey系列有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同，Abifsey系列型有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。

??????????■通信行業

為了滿足大??????????規模數據中心機房的運行需要，通信配電系統中的UPS使用容量在大幅上升。據調查，通信低壓配電系統主要的諧波源設備為UPS、開關電源、變頻空調等。其產生的諧波含量都較高，且這些諧波源設備的位移功率因數極高。通過使用有源濾波器可以提高通信系統及配電系統的穩定性，延長通信設備及電力設備的使用壽命，并且使配電系統更符合諧波環境的設計規范。

_?

_??■半導體行業?_?

_??大多數半導體行業的3次諧波非常嚴重，主要是由于企業中使用了大量的單相整流設備。3次諧波屬于零序諧波，具備在中性線匯集的特點，導致中性線壓力過大，甚至出現打火現象，存在著極大的生產安全隱患。諧波還會(huì )造成斷路器跳閘，耽誤生產時間。3次諧波在變壓器內形成環流，加速了變壓器的老化。嚴重的諧波污染必然對配電系統中的設備使用效率和壽命造成影響。?_?

_??■石化行業

由于生產的需要，石化行業中存在著大量泵類負載，并且不少泵類負載都配有變頻器。變頻器的大量應用使石化行業配電系統中的諧波含量大大增加。目前絕大部分變頻器整流環節都是應用6脈沖將交流轉化為直流，因此產生的諧波以5次、7次、11次為主。其主要危害表現為對電力設備的危害及在計量方面的偏差。使用有源濾波器可以很好地解決這方面的問題。

_??■化纖行業??

_??為大幅提高熔化率、提高玻璃的熔化質量，以及延長爐齡、節省能源，在化纖行業常用到電助熔加熱設備，借助電極把電直接送入燃料加熱的玻璃池窯中。這些設備會(huì )產生大量的諧波，且三相諧波的頻譜和幅值差別比較大。

■鋼鐵/中頻加熱行業

_??鋼鐵業中常用到的中頻爐、軋機、電弧爐等設備都會(huì )對電網的電能質量產生重大的影響，使電容補償柜過載保護動作頻繁、變壓器和供電線路發熱嚴重、熔斷器頻繁熔斷等，甚至引起電壓跌落、閃變。?_?

_??■汽車制造業?_??_?

_??焊機是汽車制造業中不可少的設備，由于焊機具有隨機性、快速性及沖擊性的特點，使大量使用焊機造成嚴重的電能質量問題，造成焊接質量不穩、自動化程度高的機器人由于電壓不穩而不能工作，無功補償系統無法正常使用等情況。?_?

_??■直流電機諧波治理?_?

_??大型直流電機場所都需要先通過整流設備將交流電轉換為直流電，由于此類工程的負載容量都較大，因此在交流側存在嚴重的諧波污染，造成電壓畸變，嚴重時會(huì )引起事故。?_?

_??■自動化生產線和精密設備的使用?_?

_??在自動化生產線和精密設備場合，諧波會(huì )影響到其正常使用，使智能控制系統、PLC系統等出現故障。?_?

_??■醫院系統?_?

_??醫院對供電的連續性和可靠性有非常嚴格的要求，0類場所自動恢復供電時間T≤15S，1類場所自動恢復供電時間0.5S≤T≤15S， 2類場所自動恢復供電時間T≤0.5S，電壓總諧波畸變率THDu≤3%，X光機、CT機、核磁共振都是諧波含量極高的負載。?_?

_??■劇場/體育館?_?

_??可控硅調光系統、大型LED設備等都是諧波源，在運行過程中會(huì )產生大量的三次諧波，不但造成配電系統的電力設備效率低下，而且還會(huì )造成燈光頻閃，對通信、有線電視等微弱電回路產生雜音，甚至產生故障。

產品特點

1.濾波精度高，??諧波電流濾除率可達97%以上；

2.濾波范圍廣，濾波次數：2--65次諧波及間諧波；

3.對負??載的波動響應快，響應時??間為1us；

4.動態注??入電流以抑制諧波和補償功率因??數??；????????

????5.不會(huì )與系統發生諧振；??

6.可多臺組合擴展容量；??

7.抑制系統過電壓，改善系統電壓穩定性????

8.阻尼電力系統功率振蕩；????

9、系統的自我保護和穩定性極強。??????????????????

??技術參數??

名稱	項目	參數
ABQF	額定補償電流	50A-900A
輸入	工作電壓	AC400V-1000V(-20%～+15%)+15%)
	工作頻率	50/60Hz
性能指標	濾波能力	THDI＜3%(額定）
	濾波范圍	2～50次諧波，消除全部指定次諧波
	單次諧波補償率調整	可對每次諧波的補償電流限值
	瞬時響應時間	＜100us
	全響應時間	＜10ms
	有功功率損耗	＜3%（額定）
	校正三相不平衡	有
	無功補償功能	有，可設定功率因數
	過載保護	自動限流在100%額定輸出
	開關頻率	60KHz
顯示與操作	顯示界面	7英寸中文彩色觸摸屏
	顯示狀態	電流、電壓、功率和諧波畸變率等電網參數
	通訊	Modbus,RS485,TCP/IP以太網
	輸入及輸出干結點	5個輸出結點，4個輸入結點（用戶可自定義）
產品配置	單機運行	可以
	并機運行	可多臺并機
環境溫度		-10℃～50℃
儲存環境		-40℃～65℃
相對濕度		最大95%，無凝露
海拔高度		2000米以下

????
