ABLFC智能濾波補償模塊
日期：2017-07-08 / 人氣：6149 / 來源：艾伯森
產品概述

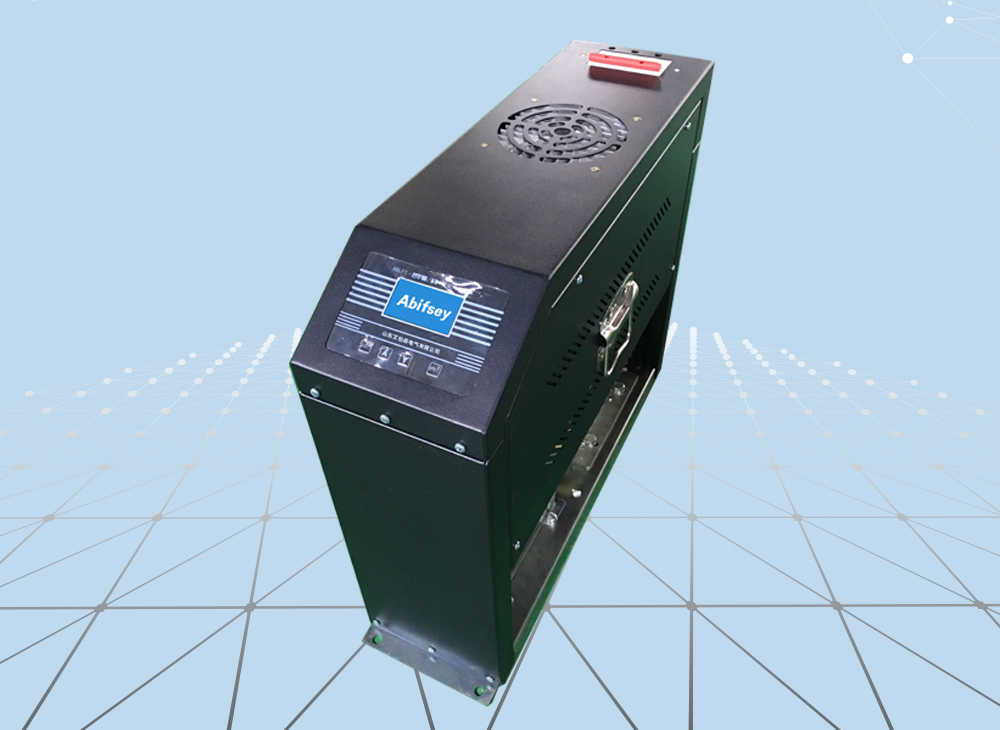

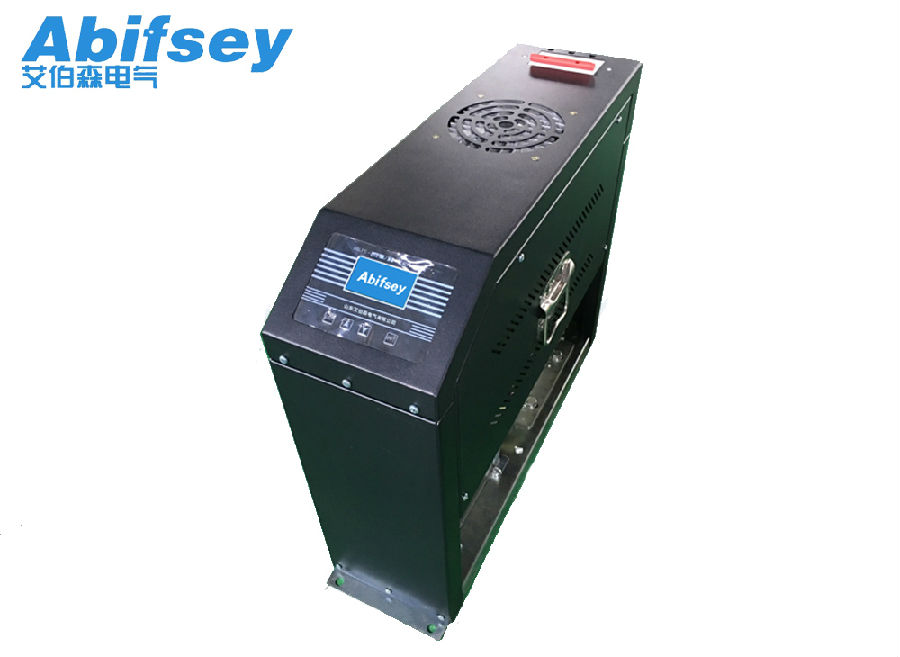

ABLFC智能濾波補償模塊是 0.4KV 低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元，同步開關電路，線路保護單元，一臺電抗器，一臺電容器組成。 替代常規由智能控制器、 熔絲、 復合開關或機械式接觸器、熱繼電器、電抗器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便,使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償的更高要求。
應用領域
智能無功補償電容器為改善供電功率因數、提高電網效率提供解決方案。
主要應用領域有：
■居民小區配電系統
■市政商業建筑
■交通隧道配電系統
■箱變、成套柜、戶外配電箱
技術參數
技術參數 | 指標 | |
基本參數 | 電源電壓 | AC 380V± 20％(共補電容) |
電壓波形 | 正弦波，總畸變率不大于 5% | |
取樣電流 | 0 ～ 5A | |
測量頻率 | 50Hz± 5％ | |
消耗功率 | <0.5W（切除電容器時） <1W（投入電容器時） | |
保護誤差 | 電壓 | ≤0.5% |
電流 | ≤1.0%； | |
溫度（選配） | ±1℃ | |
時間（選配） | ±0.01s | |
測量精度 | 電壓 | 0.5級 |
電流 | 0.5級 | |
有功功率 | 2.0級 | |
無功功率 | 2.0級 | |
功率因數 | 1.0級 | |
安全要求 | 滿足“DL/T842-2003 低壓并聯電容器裝置使用技術條件”中對應條款要求 | |
無功補償參數 | 電容投切時隔 | >10s |
無功容量 | 單臺≤（40）kvar | |
聯機數量 | 1-64（全共補） | |
使用條件 | 海拔高度 | ≤2500米 |
環境溫度 | －20℃ ～ +65℃ | |
相對濕度 | 40℃時20% ～ 90% | |
大氣壓力 | 79.5Kpa ～ 106KPa | |
環境條件 | 周?chē)橘|(zhì)無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈振動，無雨雪侵蝕。 | |
可靠性參數 | 控制準確率 | 100% |
投切允許 次數（額定容量） | 100萬次 | |
電容器容量運行時間衰減率（不超負荷運行） | ≤1%/年 | |
電容器容量投切衰減率（不超負荷運行） | ≤0.1%/萬次 | |
年故障率（不超負荷運行） | 0.1% | |
