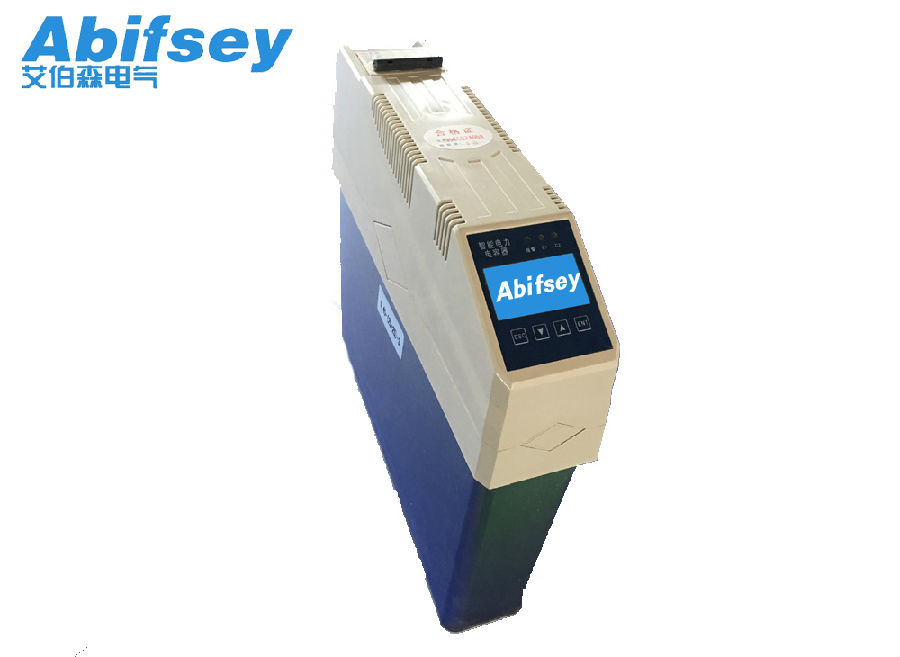

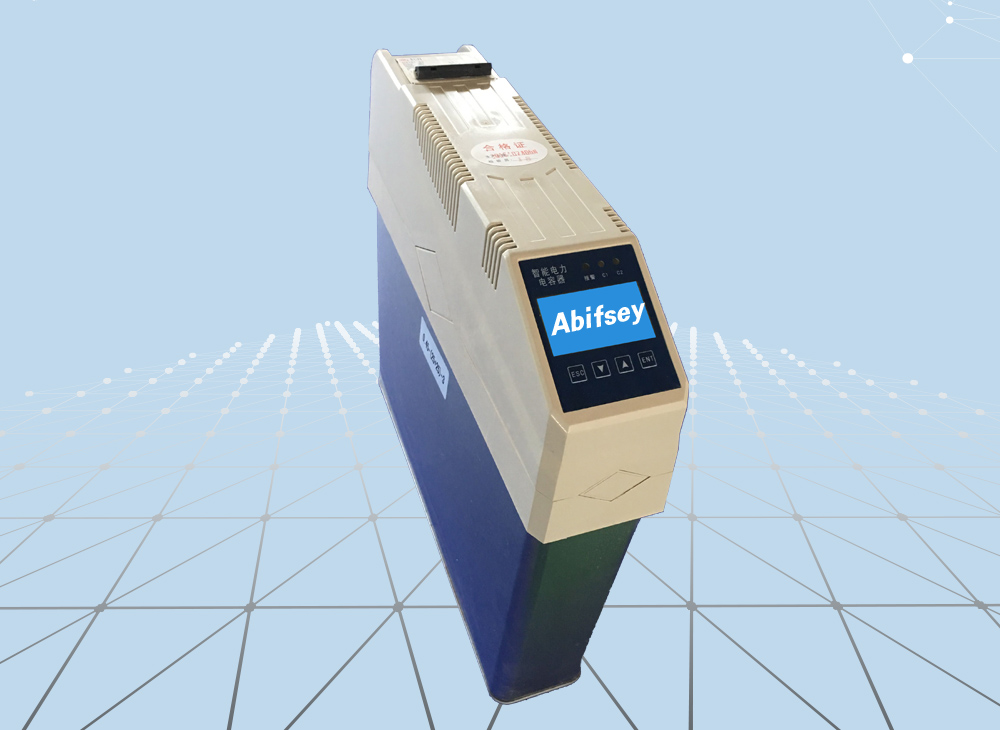

產品概述

ABLC智能電容器集成了現代測控，電力電子，網絡(luò )通訊，自動化控制，電力電容器等先進技術。改變了傳統無功補償裝置落后的控制器技術和落后的機械式接觸器或機電一體化開關作為投切電容器的投切技術，改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好，體積更小，功耗更低，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償的更高要求。

產品優勢

模塊化結構

智能電容器為模塊化結構，體積小、現場接線簡單、維護方便。只需要增加模塊數量即可實現無功補償系統的擴容。

高品質電容器

采用自愈式低壓補償電容器，電容器內置溫度傳感器，反映電容器內部發熱程度，實現過溫保護。

嵌入投切開關模塊

智能電容器內置投切開關模塊。投切開關模塊由晶閘管、磁保持繼電器、過零觸發導通電路和晶閘管保護電路構成，實現電容器“零投切”，保障投切過程無涌流沖擊，無操作過電壓。開關模塊動作響應速度快，可頻繁操作。

完善的保護設計

智能電容器具有停電保護、短路保護、電壓缺相保護、電容器過溫保護等功能，有效保障電容器安全，延長設備壽命。

控制技術先進

控制物理量為無功功率，采用無功潮流預測和延時多點采樣技術，確保投切無振蕩。重載時，無功得到充分補償。

防投切振蕩技術

采用獨特的設計原理，防止控制器死機而產生的不補償或過補償現場，防止電容器投切振蕩。

自動補償無功功率

智能電容器根據負荷無功功率的大小自動投切，動態補償無功功率，改善電能質量。智能電容器可單臺使用、也可多臺聯機使用。

人機界面友好

顯示電流、電壓、無功功率等設備運行參數。

顯示投切狀態、復合開關模塊故障狀態、通訊狀態。

并可方便實現調試/工作狀態切換、手動/自動操作功能。

技術參數

技術參數		指標
基本參數	電源電壓	AC 220V± 20％(分補電容)\AC 380V± 20％(共補電容)
	電壓波形	正弦波，總畸變率不大于 5%
	取樣電流	0 ～ 5A
	測量頻率	50Hz± 5％
	消耗功率	<0.5W（切除電容器時） <1W（投入電容器時）
保護誤差	電壓	≤0.5%
	電流	≤1.0%；
	溫度（選配）	±1℃
	時間（選配）	±0.01s
測量精度	電壓	0.2級
	電流	0.2級
	有功功率	1.0級
	無功功率	1.0級
	功率因數	0.5級
安全要求	滿足“DL/T842-2003 低壓并聯電容器裝置使用技術條件”中對應條款要求
無功補償參數	電容投切時隔		>10s
	無功容量		單臺≤（20+20）kvar
	聯機數量		1-64（共補）/1-42(分補)
使用條件	海拔高度		≤2500米
	環境溫度		－20℃ ～ +65℃
	相對濕度		40℃時20%　～　90%
	大氣壓力		79.5Kpa　～　106KPa
	環境條件		周?chē)橘|(zhì)無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈振動，無雨雪侵蝕。
可靠性 參數	控制準確率		100%
	投切允許 次數		100萬次
	電容器容量運行時間衰減率		≤1%/年
	電容器容量投切衰減率		≤0.1%/萬次
	年故障率		0.1%
